Annales de Technologie DNB 2020
TECHNOLOGIE
Durée conseillée de l’épreuve : 30 min – 25 points
(Les essais et les démarches engagés, même non aboutis, seront pris en compte.)
Afin de répondre aux engagements sur le réchauffement climatique, des solutions naturelles et/ou techniques existent pour capter le dioxyde de carbone (CO₂) et dépolluer l’air.
L’étude propose d’analyser et d’améliorer le prototype d’un mur végétal prévu à cet effet. Ce type de système vise à être installé là où l’implantation d’une solution naturelle n’est pas envisageable.
Ce système est équipé de deux panneaux verticaux de mousse internes au mur végétal. Il est autonome en eau et en énergie électrique.

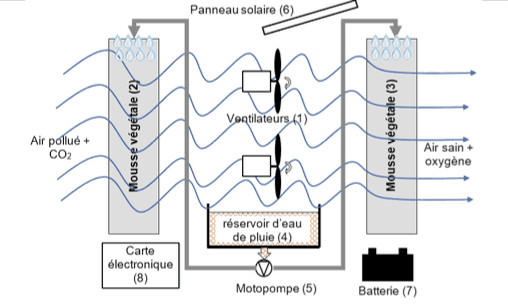

Document 1 – Schéma de principe du mur végétal
L’air est aspiré à l’aide des ventilateurs (1) à travers la mousse végétale (2) qui filtre les particules et absorbe le CO₂. L’air est ensuite propulsé à travers la mousse végétale (3) afin de subir un nouveau filtrage.
L’eau de pluie est stockée au sein du réservoir (4), elle permet l’arrosage de la mousse à l’aide du système constitué d’un groupe motopompe (5) et de canalisations.
L’énergie électrique produite par le panneau solaire (6) est stockée au sein de la batterie (7). Elle permet d’alimenter les ventilateurs et le groupe motopompe.
La carte électronique (8) gère le fonctionnement du système.
Question 1 (6 points)
À l’aide du document 1, compléter le schéma ci-dessous des blocs internes du mur végétal.
Utiliser les termes suivants :
- Ventilateurs (1)
- Motopompe (5)
- Panneau solaire (6)
- Batterie (7)

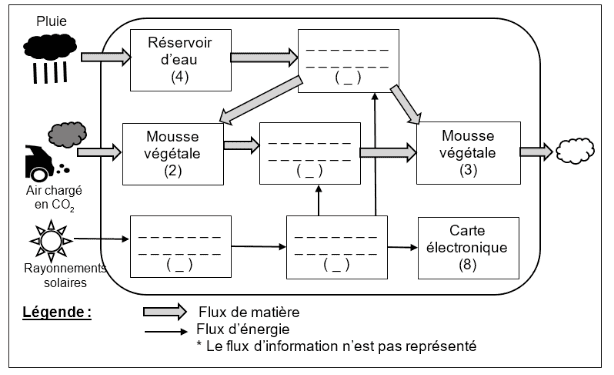

Diagramme simplifié* des blocs internes du mur végétal
Les normes du mobilier urbain imposent au concepteur du mur végétal que le châssis respecte les conditions suivantes :
- résister au feu, être incombustible ;
- ne pas produire de fumée ou de gaz toxiques en cas d’incendie ;
- résister aux chocs.
Pour des exigences de développement durable, le matériau choisi devra être recyclable.
Question 2 (7 points)
À l’aide du document 2, sur la feuille annexe réponse 1, désigner le matériau le mieux adapté pour fabriquer le châssis au regard des exigences arrêtées, argumenter la réponse.
Document 2 – Caractéristiques des matériaux
| CARACTÉRISTIQUES | Bois : pin douglas non traité | Matière plastique : PVC | Alliage d’aluminium : duralumin |
|---|---|---|---|
| Résister aux ultra-violets | Non | Non | Oui |
| Résister au feu | Dégagement de fumée et de gaz toxique à partir de 250 °C | Dégagement de gaz toxique à partir de 180 °C | Incombustible |
| Recyclable | Recyclable par valorisation | Difficilement recyclable | Recyclable par valorisation |
| Nécessite un entretien | Oui | Non | Non |
| Résister aux chocs * | Non conforme | Non conforme | Conforme |
| Isolant thermique | Isolant | Isolant | Conducteur |
* Résultats issus de tests effectués en laboratoire par l’entreprise
Zone de réponse
Matériau choisi : _______________________________________________
Argumentation :
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
Question 3 (8 points)
Afin de limiter la consommation en eau et éviter de remplir le réservoir entre deux périodes de pluie, le constructeur souhaite optimiser la gestion de l’arrosage de la mousse.
À l’aide du document 3, compléter sur la feuille annexe réponse 2 le diagramme d’activité permettant une gestion optimisée de l’arrosage automatique du mur végétal.
Utiliser les termes suivants :
- mousse desséchée
- réservoir vide
- point de rosée non atteint
- jour
- envoyer SMS
- démarrer motopompe
- attendre 120 s
- arrêter motopompe
Document 3 – Description du fonctionnement recherché
- Ne pas arroser en journée pour limiter l’évaporation.
- Arroser si la mousse est desséchée.
- Arroser lorsque la température de l’air atteint le point de rosée.
- Arroser si le réservoir n’est pas vide.
- Arroser pendant 120 s.
- Envoyer un SMS au technicien si le réservoir est vide.

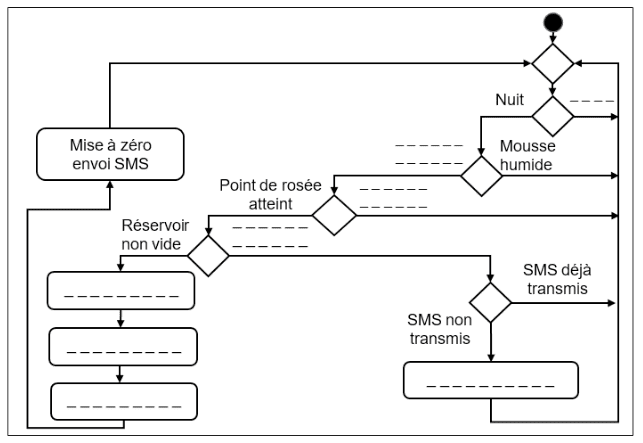

Diagramme d’activité à compléter :
Afin d’assurer le suivi à distance du mur végétal, le constructeur a intégré un système de communication permettant d’envoyer un SMS au technicien de maintenance.
Pour permettre au technicien d’identifier le mur végétal concerné, le SMS doit respecter le protocole de communication suivant :
- ALERTE MUR VÉGÉTAL : localisation – type d’alerte – date de l’alerte
Localisation : numéro du département + numéro du mur (ex. : 69-04 pour mur 4 du Rhône)
Date : au format JJ/MM
Codes alerte :
- RENIB = réservoir d’eau niveau bas
- HUMTF = humidité de mousse trop faible
- VENHS = ventilateur hors service
- POMHS = pompe hors service
Question 4 (4 points)
Dans le cas d’un défaut - réservoir d’eau niveau bas - survenu le 12 janvier sur le mur n°15 situé en Gironde, compléter ci-dessous le SMS à envoyer.
Départements utiles : Seine = 75, Bouches-du-Rhône = 13, Ain = 01, Gironde = 33, Isère = 38, Nord = 59
SMS à envoyer :
ALERTE MUR VÉGÉTAL : ________ – ________ – ________
(À compléter avec : localisation – code alerte – date JJ/MM)
